A5寸20穴式17mmリングノートバインダー金具

A5寸20穴式リングノートバインダー金具(17mm)

扱いやすいA5サイズの用紙、穴と穴の中心からの間隔が9.5mmの20穴リーフにお使い頂けます。

A5寸の20穴式バインダー金具のうち、 リング径17mmの細身サイズで、背板なしの鋲やカシメで止めるタイプになります。

バインダー金具A5-20-17R-17SR

A5バインダー20穴式(a5-20-17R-17SR)商品見本

A5バインダー20穴式(a5-20-17R-17SR)の開いたところ

名称 バインダー金具a5-20-17R-17SR
止金具用穴 2ケ
材質 鉄(ニッケルメッキ)
個数 1本入
価格 ¥670

数量

バインダー金具をご購入時、配送方法は宅配便をおすすめします。ネコポスをご選択いただいた場合、配送中に重みを受けリングが歪む事故が発生しております。

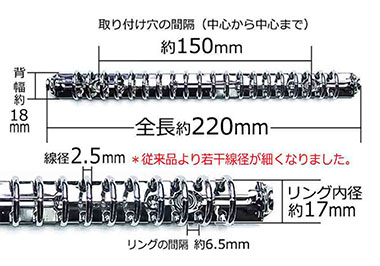

a5-20-17R-17SR寸法

バインダー金具a5-20-17R-17SR製品サイズ
金具全長約220.5mm
本体長さ約212mm
金具全幅約21mm
背幅約17mm
リング外径幅約21mm
金具高さ約22mm
リング間隔約9.5mm間隔

バインダー金具a5-20-17R-17SRの全体

リングの内径は17mmとなっており、コピー用紙であれば綴る枚数:約90枚ほどが適正量です。 表面はニッケル鍍金をかけてシルバー色に仕上げています。禿げにくい日用品に適した加工です。

バインダー金具a5-20-17R-17SRの取付け

A5バインダー20穴式(a5-20-17R-17SR)商品見本

この背なしタイプのバインダー金具は、背にあいた穴にカシメやビス等で、表紙と金具を固定します。

カシメや鋲で止めると一度取付に失敗すると外して使うことは難しいですが、ネジ式ビス(ビスネジ)ですと何度でも取外して使うことが可能です。

  • カシメや中空リベット…二度と外れぬよう固定。工具が必要です。
  • 片ネジ式ビス…工具不要。何度でも取り外して使えますが、使っている間にネジが緩んできます。
片ネジ式ビスで留める場合

A5バインダー20穴式(a5-20-17R-17SR)商品見本

片ネジビスの場合、本体の厚み(約6mm)と背表紙の厚みの合計値よりも足の短いビスを選ぶ必要があります。 当店バインダー金具には片ネジ式ビス4×5mmや、片ネジ式ビス4×7mmが(表紙によほど厚いものをつかう以外は)最適です。

A5バインダー20穴式(a5-20-17R-17SR)商品見本

カシメで留める場合

A5バインダー20穴式(a5-20-17R-17SR)に大カシメ両面足長を通したところ

A5バインダー20穴式(a5-20-17R-17SR)に大カシメ両面超足長を通したところ

カシメの場合、金具背の厚みは約6mmとなっていますので、足の長さが背表紙の厚みを足して更に2mmないし3mm長いものをお使いください。 大カシメ両面超長足や、大カシメ両面長足、背表紙に丸ボタンっぽいカシメ頭を出さず隠す仕様の場合は片面足が良いです。大カシメ片面長足をご検討ください。

バインダー金具一覧に戻る

ご注意ください

このバインダー金具は縦寸からA5(縦)対応としていますがあくまで目安です。 お使いになるバインダー用紙(リフィル)の穴の間隔と、金具の長さを必ずご確認ください。 用紙に開いている穴と、金具のリングの間隔をあわせないと使えません。

バインダー金具一覧に戻る

鍍金加工について

本製品a5-20-17R-17SRは、最小数50本から別注のメッキカラー塗装が可能となりました。現在の可能な色目は本金ゴールドと黒ニッケルのブラック色です(アンティークは不可)。 少量の場合1本あたりがコスト高めになりますが、ご希望の方は、この製品名(a5-20-17R-17SR)と本数を明記のうえ(※1)お問い合せお見積りご依頼ください。

※1:希望本数によって単価が異るため、必ずお書き添えください。
