B7システム手帳用バインダー金具「F130-6-19R-20SR」のご案内

B7手帳用19mmリングバインダー金具

B7システム手帳用のリングバインダー金具が本製品「F130-6-19R-20SR」です。

このバインダー金具F130-6-19R-20SRは、6穴式リング内径19mm背幅が約20mmとなります。 ベーシックな6穴式で、長さ135mmと手帳サイズにピッタリですが、ご購入の前には、取り付けリフィルのサイズをよくご確認ください。
この金具とほぼ同じ背板なしのサイズで、リングの経が大きいものがF130-6-15R-15SRとなります。

B7システム手帳用バインダー金具F130-6-19R-20SR

B7システム手帳用バインダー金具F130-6-19R-20SR

2017年05月
バインダー金具F130-6-19-20SRはモデルチェンジしました。
以前のモデルでは中央にあった溝が、新モデルではなくなりツルッとした本体になっています。

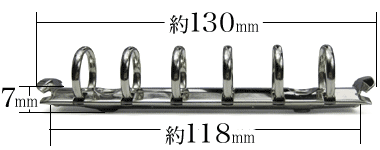

B7システム手帳用バインダー金具F130-6-19R-20SRの全長と背幅

名称 バインダー金具F130-6-19R-20SR
サイズ 長さ:130mm
背幅:20mm
リング内径:19mm
材質
加工 ニッケル鍍金
個数 1本入
価格 ¥300
¥270
数量

本製品は製品厚みが25mmとなり、梱包時のサイズが厚み2.5cmを超えるため配送にネコポスをご選択頂けません。

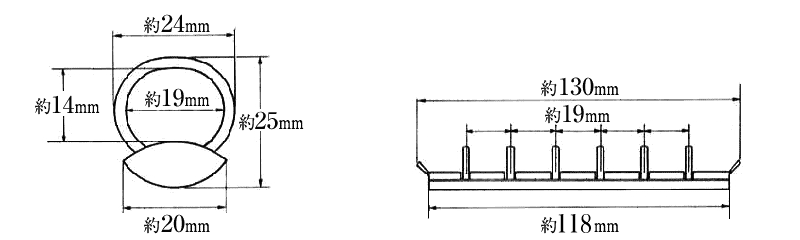

B7システム手帳用バインダー金具f130-6-19r-20srの寸法詳細

B7のシステム手帳を作るのに最適な6穴式のバインダー金具。 リングの内径は19mmとなっており、扱いやすいスタンダードなサイズです。 表面はニッケル鍍金をかけ、禿げにくい日用品に適した加工を施しています。

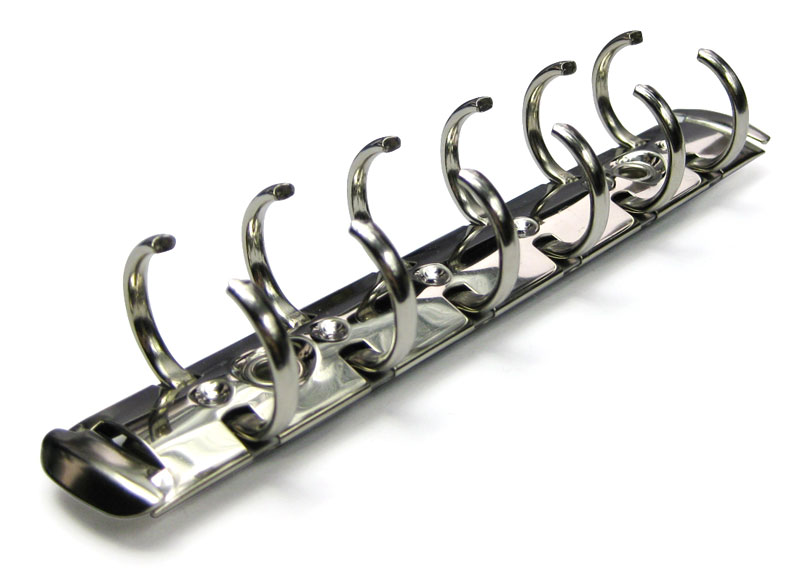

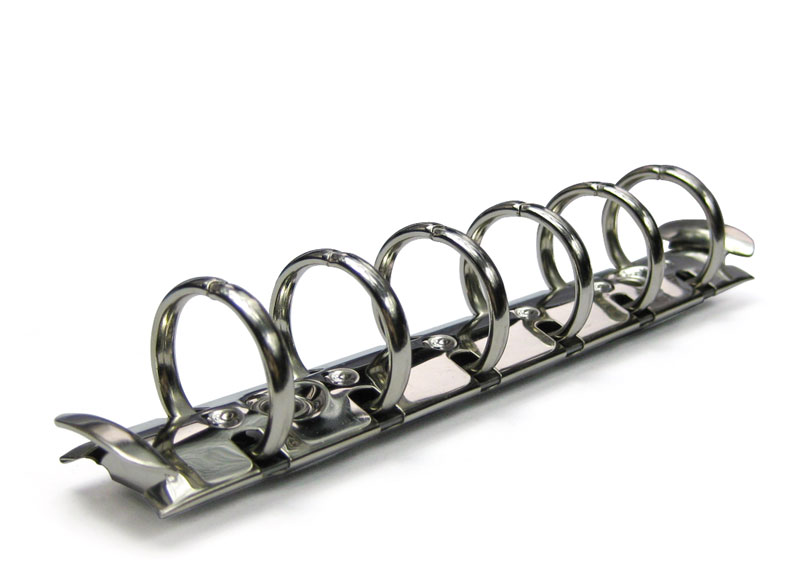

バインダー金具F130-6-19R-20SRの閉じているところ バインダー金具F130-6-19R-20SRのオープンしているところ
バインダー金具F130-6-19R-20SRは両サイドに「コテ」と呼ばれる押し下げ式パーツがついており、ここを押すことでリングをオープンさせることができます。 閉じるときは、リングを外から中心に向かって出て押してクローズさせます。

バインダー金具F130-6-19R-20SRの取付けについて

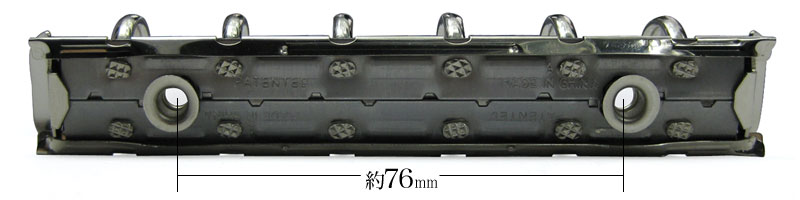

B7システム手帳用バインダー金具F130-6-19R-20SRの背面
また本体には直径約4mmの穴が二箇所あいており、穴の間隔は(中心から中心で)約76mm開いています。 背表紙、表紙そのものに中空リベットやカシメ、ネジビスを使ってお取付けする際に穴をあけてお取付けください。なお当店では留め金具は別売りとなります。

ざっくりした取付けの流れを確認したい方、またはハンドプレス機をお持ちの方は、ハンドプレス機を使ったバインダー金具の打ち方もご一読ください。

バインダー金具F130-6-19R-20SRの取付け金具の選び方

取付け金具は幾つか種類がありますが、当店では大きく分けて カシメ中空鋲片ネジ式ビスをお勧めしています。

カシメ中空リベット片ネジ式ビス
構造 頭と足の2つのパーツで、挟み込むようにして留めます。 本体のみ1つのパーツで、足先を潰して留めます。 オスとメス2つ2つのパーツで、挟み込むようにして留めます
工具 必要(大カシメ入門セット等) 必要(中空リベット入門セット等) 不要
特徴一度取付けたら外せない一度取付けたら外せない何度でも取り外せる
材質真鍮製アルミ製真鍮製
表面処理ニッケル鍍金なしニッケル鍍金

F130-6-19R-20SRに大カシメ両面足長を通したところ F130-6-19R-20SRに大カシメ両面超足長を通したところ

取外しさせたくない場合はカシメや中空リベットがお勧めです。 バインダー金具F130-6-19R-20SR本体の厚みは約7mmとなっていますので、そこに背表紙の厚みを足して、更に2mmないし3mm長いものを目安にお選びいただくのが良いでしょう。

具体的には、背表紙の革の厚みが3mmだった場合
(バインダー金具F130-6-19R-20SR本体の厚み7mm)+(背表紙の厚み3mm)+2~3mm=12~13mmの足の長さ
となります。

カシメであれば、当店販売中の14.5mm足の大カシメ両面超長足や、11.5mm足の大カシメ両面長足、片面足が良い場合は大カシメ片面長足をご検討ください。

中空リベットであれば、表紙2mm厚までなら中空リベット4×10等をお勧めします。

片ネジビスの場合、本体の厚みと背表紙の厚みの合計値よりも足の短いビスを選ぶ必要があります。 背表紙の厚みが2.5mmまでであれば片ネジ式ビス4×7mmをお勧め。 背表紙の厚みが3mm超えるようであれば、片ネジ式ビス4×10mmをお勧めします。

ご注意ください:このバインダー金具は縦寸からB7システム手帳用バインダー金具としていますがあくまで目安です。 必ずお使いになるバインダー用紙(リフィル)の穴の間隔と、金具の長さを必ずご確認ください。 用紙に開いている穴と、金具のリングの間隔をあわせないと使えません。

バインダー金具F130-6-19R-20SRと一緒におすすめ

  • へり止めホック153…手帳の表紙をまとめる革ベルト等にお使いいただけます。
  • へり止めホック160…同じく手帳の表紙などをとめる革ベルト用ホック、小さいサイズです。
  • 隅金 角L大2.5mm…手帳の表紙の角などが擦り切れない用補強できる金具です。
