A4サイズ4穴式バインダー金具(リング内径17mm)

SSシリーズ「Safe & Silent Ring」とは

SSシリーズは、Safe & Silent Ring、静かで安全にリングをオープンできるバインダー金具として作られました。 テコ部分にCyber Feel Booster(サイバー・フィール・ブースター)という方式が採用され、力を入れなくても誰でも簡単にで開け閉めできるよう工夫が施されています。

別ページ販売中の製品SS212-2-19Rも、「Safe & Silent Ring」のSSシリーズの製品となり、ロック付きであると同時に、開け閉めも非常にソフトにできるよう設計されています。 本ページ販売の「SS298-4-16R」は、リング内径16mmのものが4穴式となった姉妹品です。

もっとリング経の大きいもの、または2穴式のものもご用意できます。 他のリング経の大きいものや2穴式のSSシリーズをご希望の方は別途お問い合わせください。 (ただし取り寄せ費用が発生します)

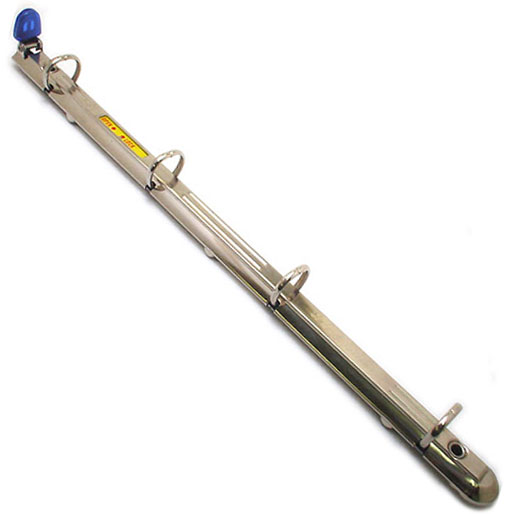

バインダー金具SS298-4-16R

バインダー金具SS298-4-16R

名称 バインダー金具SS298-4-16R
サイズ 長さ:305mm
背幅:18mm
リング内径:17mm
材質 鉄(ニッケルメッキ)
表面装飾 中央に溝、「Safe & Silent」文字刻印
脇に「WORLD WIDE」文字刻印
脇に「PAT OTHERS PENT」文字刻印
個数 1本入
価格 ¥360

数量

本製品は廃盤を予定しております

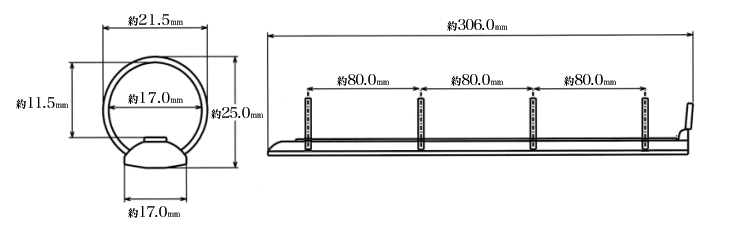

バインダー金具SS298-4-16Rの寸法サイズ

ロック付きの4穴式のバインダー金具。 当店パーツラボ取り扱いバインダー金具のうち、唯一のA4サイズ4穴タイプです。 本製品「バインダー金具SS298-2-19R」はリング径19mmで背幅17mmで細身のスリムなバインダーとなります。

全長が305mmとなりますがA4縦幅に合わせてお使いいただけるサイズ。 A4寸の縦に合うよう設計されていますが、実際にお使いの際にはリフィル用紙のサイズと穴の間隔を、必ずご確認のうえご購入ください。

4穴式のA4バインダー径50mmリングなどご希望の方はお手数ですがお問い合わせください(初回購入ロットが多く必要な場合もありますのでご容赦ください)

ファイル用バインダー金具一覧に戻る

Safe & Silent Ringの開閉

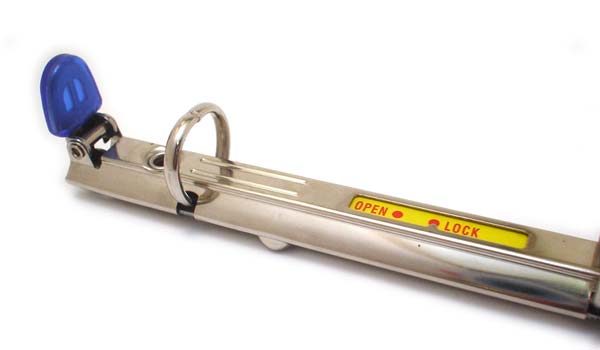

バインダー金具SS298-4-16Rの片テコ部分の拡大

A5寸のSS212-2-19Rと同じく片テコロック付で、金具本体の中央に「OPEN/LOCK」の窓抜き文字が表示されてます。

端にある青いツマミを外側に倒すことでリングをオープンでき、開いている時には中央の黄色の窓が「OPEN」を指します。

他のバインダーに比べ、ほんの少しの力で開け閉めできます。

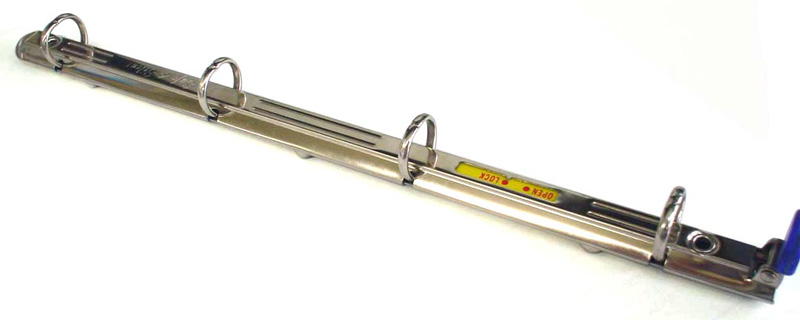

バインダー金具SS298-4-16Rは全体的にほっそりした印象です

閉めたあと更にグッと内側に向けてツマミを押すことで、中央の黄色い窓が「LOCK」を指し、ロックが掛かった状態にします。

ファイル用バインダー金具一覧に戻る

バインダー金具SS298-4-16Rの外観

背幅18mm、リング内径17mmのホッソリした印象、スマートな概観。リングのオープンも軽いタッチで開くよう、使いやすく設計されています。 全体的に角や凹凸のない滑らかな形をしており、ワンランク上のバインダー金具となっています。

SS298-4-16R写真5

裏面を見てもわかるように余計なものは極力減らして、1本あたり重さ約92g前後の軽さ!

また本体を貫通する直径4mmの穴が2つ(穴と穴の間は260mm)両端にあり、ここに留め金具を使って表紙とバインダー本体を固定します。 SS298-4-16Rバインダーの金具本体の厚み約11mmとなっていますので、どのような留め金具を使う場合も、この数値に合わせてお選びいただく必要があります。

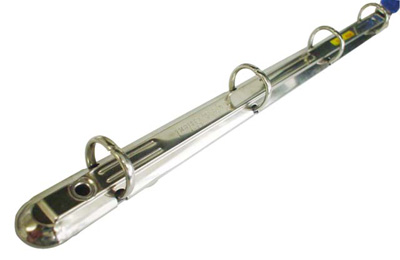

SS298-4-16Rの縦テコとロック窓 SS298-4-16Rの縦テコは垂直に立っています SS298-4-16R縦テコがない側の裏面

ファイル用バインダー金具一覧に戻る

バインダー金具SS298-4-16Rの取付け

取付けの流れをザックリと確認したい方はハンドプレス機を使ったバインダー金具の打ち方もご一読ください。

カシメを使う場合は、(本体の厚み11mm)+(背表紙の厚み)+(2から3mm)以上となるカシメ足をお使いください。 本体厚11mmですので、両面カシメの場合は大カシメ両面超長足等をお勧めします。 片面カシメの場合は本体厚み+背表紙の厚み+2mm程度で大丈夫です。

片ネジ式ビスの場合は、カシメの場合と異なり、11mm+背表紙の厚みよりも若干短くなるぐらいの長さのネジをお選びください。 カシメと異なり片ネジ式ビスは、打って短くすることはありませんので、本体厚みと背表紙の合計厚みよりも長いものを選びますと、浮いてしまいます。 当店では、ちょうど本体厚みよりも1mm短くなる片ネジ式ビス4×10mmがオススメ。 表紙の厚みが5mm以上あるようならば、それ4×15mmをご検討ください。

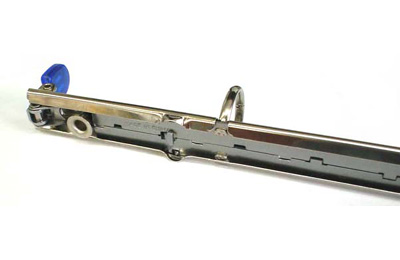

SS298-4-16R裏面からみたときの取付け穴 SS298-4-16Rの縦テコ部分 SS298-4-16Rの縦テコがない側

ファイル用バインダー金具一覧に戻る

ご注意ください

このバインダー金具は縦寸からA4(縦)対応としていますがあくまで目安です。 お使いになるバインダー用紙(リフィル)の穴の間隔と、金具の長さを必ずご確認ください。 用紙に開いている穴と、金具のリングの間隔をあわせないと使えません。
