「用箋挟クリップボードZ式80mm」は幅8cmの昔ながらのクリップファイル用の金具

8cm用箋挟クリップボード金具

幅10cm程度のオリジナルのクリップボード・伝票挟みを作る際におすすめしたいのがこの「用箋挟クリップボードZ式80mm」金具です。 こういった回覧板用のクリップ金具を「用箋挟」と呼びますが、このZ式は昔ながらのバネ付きレバー式タイプ。 だれでも直感的に使えるシンプルな構造です。 幅8cmですので、飲食店などのお会計伝票にピッタリなサイズ。 もう少しスリムな用箋挟をお探しの方は用箋挟クリップボードZ式70mmをどうぞ。

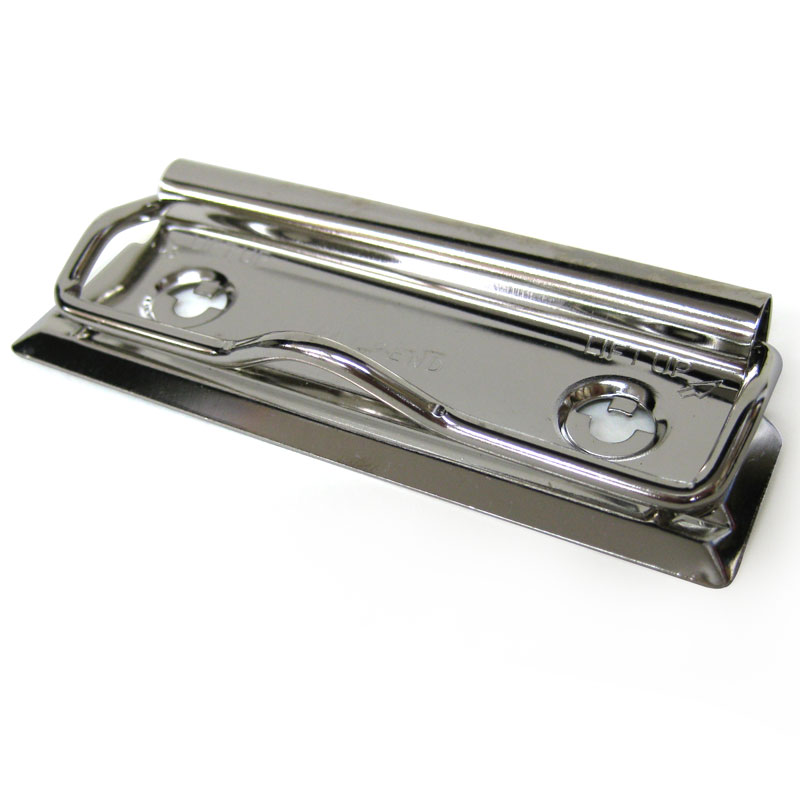

用箋挟クリップボードZ式80mm

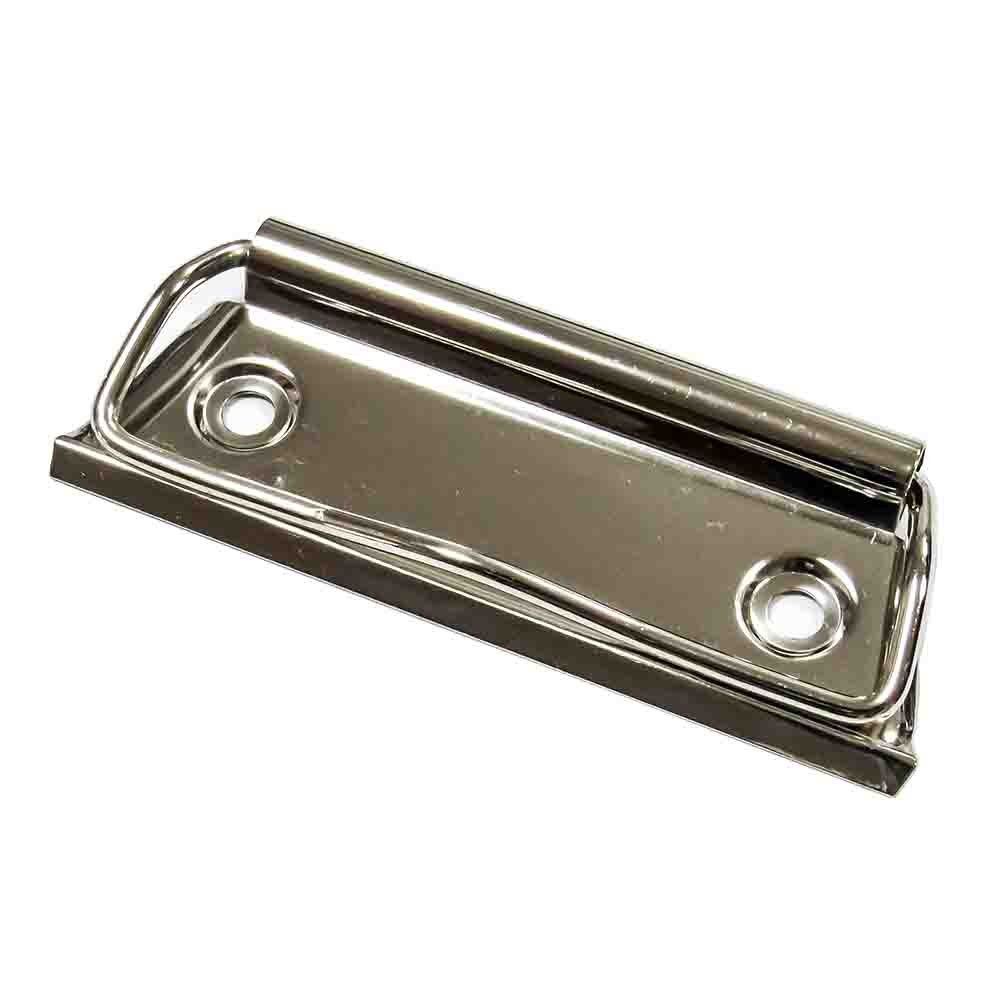

用箋挟・クリップファイル金具80mm

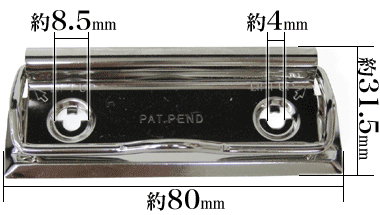

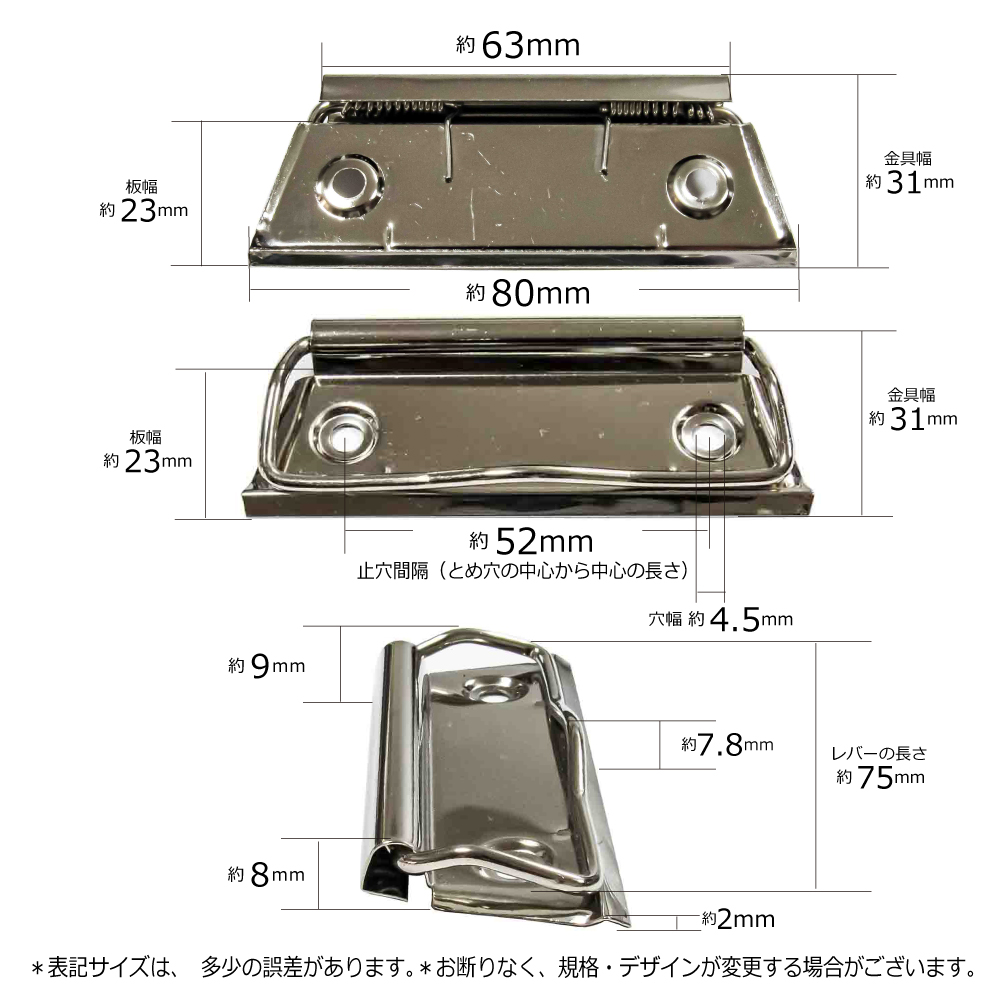

用箋挟・クリップファイル金具80mm寸法サイズ

名称 用箋挟クリップボードZ式80mm
金具の長さ 約80mm
金具の幅 約31.5mm
レバー長さ 約68mm
穴間隔 約48.5mm
材質 鉄/ニッケル鍍金
個数 2コ入
価格 ¥340

数量

10cm幅ぐらいの伝票挟みクリップボードを作成したい時におすすめの金具です。
前面のレバーは裏面のバネの力で自動的に閉まるため、薄い紙を挟んで固定することができます。 背面のバネはご用意いただくボードに直接固定してしまいますので、故障といったことも少なく、長くお使いいただけます。

またこういったクリップボードに壁掛けフック用の穴が必要な場合はクリップボード金具iClip80mmの方をご検討ください。

実際の制作には、台になるボードに4mm径の穴を開け片ネジ式ビスカシメで取付けていただく必要があります。 当店では、用途や材料に合わせて留め金具が異なる為取付け金具は別売りになりますので、ご注意下さい。

クリップボード・用箋挟の作り方

用箋挟クリップボードZ式80mmは本体に、内径約4mmの穴が2つあいており、クリップボードへの取り付けにはその穴に止め金具を使って固定します。 ボードをまだご用意されていない方はクリップボード用A4木製ボードを別途お取扱しておりますので、ご検討ください。

オリジナルの伝票クリップボード作成に必要な材料

留め金具は以下を参考にお選びください。

留め金具の選び方
ボードの厚み 2mm以下 3mm以下 4mm以下 5mm以下
一度取り付けたらボードから絶対はずれない様にする場合 裏面に穴が開いてもいいので、できるだけ裏面を平にしたい 大カシメ片面短足
中空リベット4×3.5
中空リベット4×4
大カシメ片面並足
裏面に少しプックリした丸みのある釦が出ても良い 大カシメ両面短足 大カシメ両面並足
何度も取り外し使えるようにする 裏面に平らなボタンができる - 片ネジ式ビス4×4 片ネジ式ビス4×5

厚みが6mm超える場合は、カシメの場合は並足と長足の両方をご検討ください。

※片ネジ式ネジビスは工具不要ですが、カシメや中空リベットは工具が必要です。
お持ちでない方は工具と金具がセットになった大カシメ入門セット中空リベット入門セット等をどうぞ。
