用箋挟90mmはカルテ等のクリップボードにちょうど良いサイズの用箋挟

9cm用箋挟クリップボード金具

用箋鋏のうち、A4サイズのカルテ等に使われる90mm(9cm)幅の用箋挟クリップボード金具です。前面のレバーは本体裏にグルっとバネが巻いてあり、何度も開閉できるようになっている昔ながらの製品です。 本体の厚みは0.5mm厚の鉄板です。馴染みのある品だからこそ使いやすく、形状に無駄がありません。

金属製でなくプラ製クリップ用箋挟がご入用の方は、お手数ですがお問い合わせください。

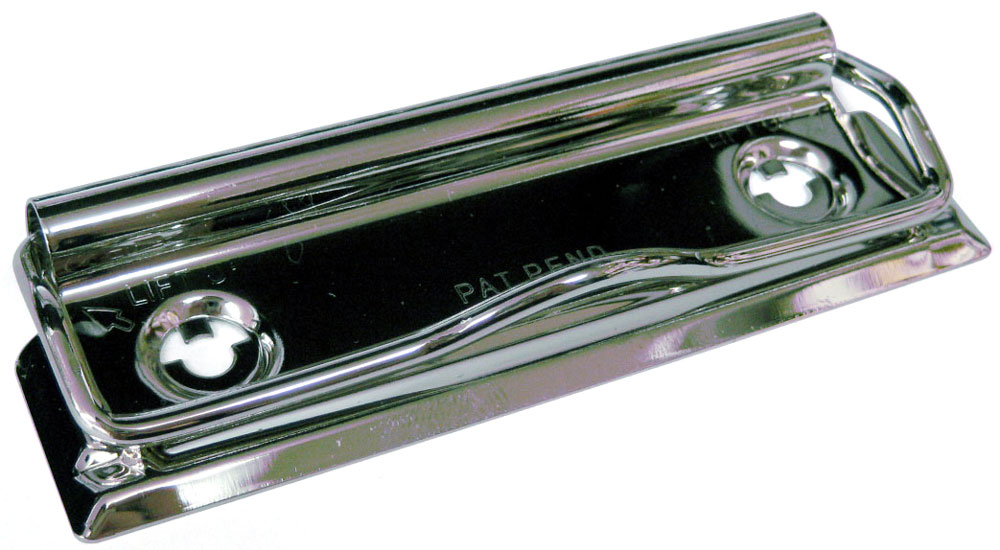

用箋挟クリップボードZ式90mm

用箋挟・クリップファイル金具90mm

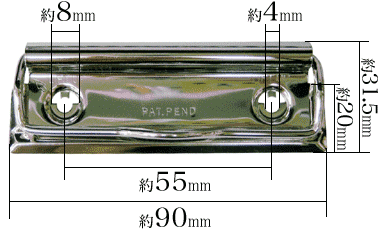

用箋挟・クリップファイル金具90mm寸法サイズ

名称 用箋挟クリップボードZ式90mm
金具の長さ 約90mm
金具の幅 約31.5mm
レバー長さ 約60mm
穴間隔 約55mm
材質 鉄/ニッケル鍍金
個数 2コ入
価格 ¥350

数量

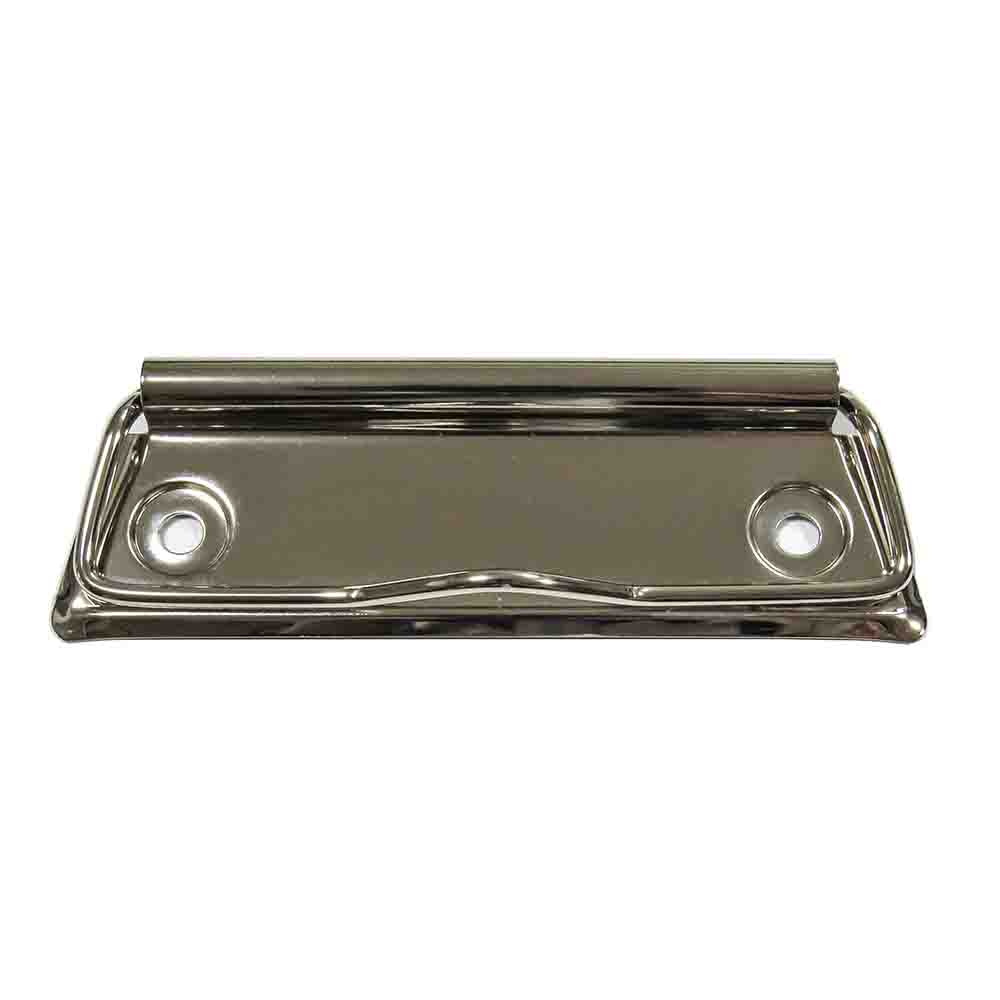

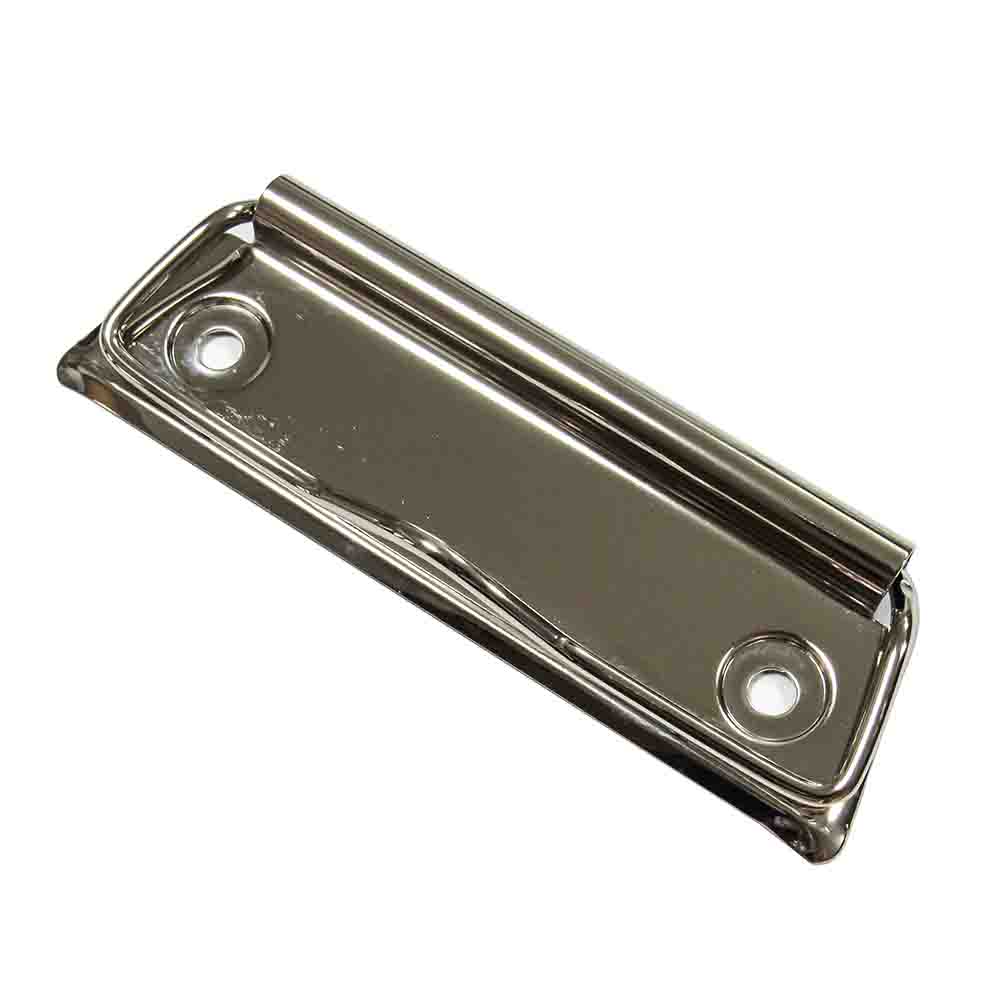

用箋挟クリップボードZ式90mm

用箋挟クリップボードZ式90mmは硬い台紙となるボードに取付けることで、カルテ等のクリップボードが作成できます。
裏面には開閉するためのバネがむき出しになっておりこのバネが表側バーと連動しています。 金具全体の総高さは約9mmしかなく、無駄が殆どないスッキリした構造となっています。

制作は、同じZ式金具の用箋挟クリップボードZ式70mmと同じく、台紙になるボードに4mm径の穴を開け片ネジ式ビスカシメ中空リベットで取付けていただく必要があります。 製品の仕上がり方、用途に合わせて留め金具は使い分けられますので、当店では取付け金具は別売りになりますのでご注意下さい。

クリップボード・用箋挟の作り方

用箋挟クリップボードZ式90mmは中心から中心に約5.5cm離れた内径約4mmの穴が2つあいています。この穴に止め金具を使って、台紙ボードへ取り付け固定します。 ボードをまだご用意されていない方はクリップボード用A4木製ボードを別途お取扱しておりますので、ご検討ください。

オリジナルのカルテ・クリップボード作成に必要な材料

  • 台紙となるボード(厚紙やプラスティック板)
  • 用箋挟クリップボードZ式90mm(この金具です)
  • 止めるための金具。片ネジ式ビスビスもしくは大カシメ等の足の短いもの

カシメの場合は工具で打ち付け、ネジビスの場合はネジを回してボード(台紙)と固定します。
金具をお選びいただく際のポイントは、以下の通りです。

  1. 金具本体を使い回しするか・しないか?
  2. とりつけるボードの厚みが何mmか?

(1)について、カシメや中空リベットは一度取り付けると取り外せませんが、片ネジ式ビスの場合は何度でも取り外し使うことができます。 クリップボードは台紙がボロボロになってきますが、金具を何度も使いまわしたい場合はネジビスを。 完成したオリジナルのクリップボードを製品として販売したい場合は、金具の使い回しのできないもののコストの低いカシメをご検討ください。

(2)について金具の足の長さをお選びいただく際に、ボード(台紙)の厚みに合わせて選んでいただかないとキチンと止まらない場合があります。 金具本体は薄く、厚み約1mm程度です。

  • カシメの場合は、台紙の厚みより2mmないし3mm長い足をお選びください。
  • ネジビスの場合は台紙の厚みよりも短い足をお選びください。足の方が長いと浮いてしまいます。

取付金具の選定について詳しくは、クリップファイル金具iClipの留め方についてをご参照ください。
