幅100mmクリップボード用金具、オリジナルのカルテや回覧板ボードを作成できます

パーツラボ» 装丁金具» 用箋挟» 用箋挟クリップボードZ式100mm

用箋挟クリップボードZ式100mm

用箋挟クリップボードZ式100mmはの幅10cm程度のクリップ用の金具です。昔ながらのバネ付きレバー式タイプで、直感的に使えるシンプルな構造です。 こういった書類に穴をあけずに簡易にクリップ止めする回覧板用のボード金具を用箋挟と呼ばれていましたが、最近ではクリップボードと呼ぶ事の方が多いようです。 別売りの金具で硬めの板ボードに取り付けて、オリジナル回覧板や書類ばさみとしてお使いください。 幅10cmですので、A4B5の回覧板やカルテのファイルボードとして最適なサイズです。 もう少しスリムな用箋挟をお探しの方は用箋挟クリップボードZ式90mmをどうぞ。

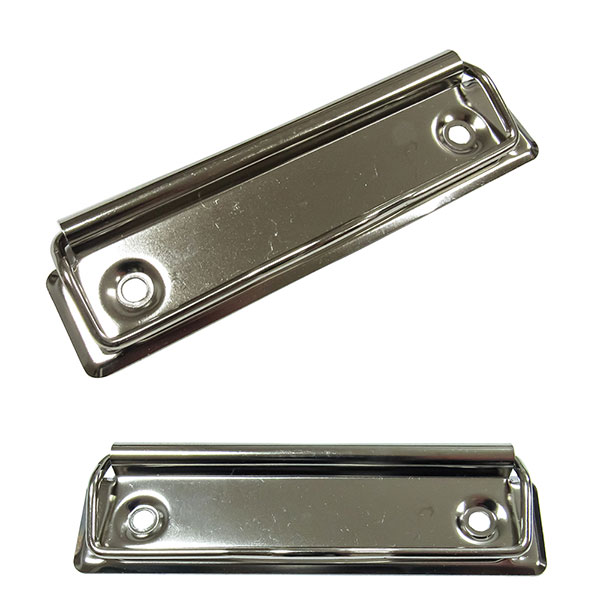

用箋挟クリップボードZ式100mm

用箋挟・クリップファイル金具100mm

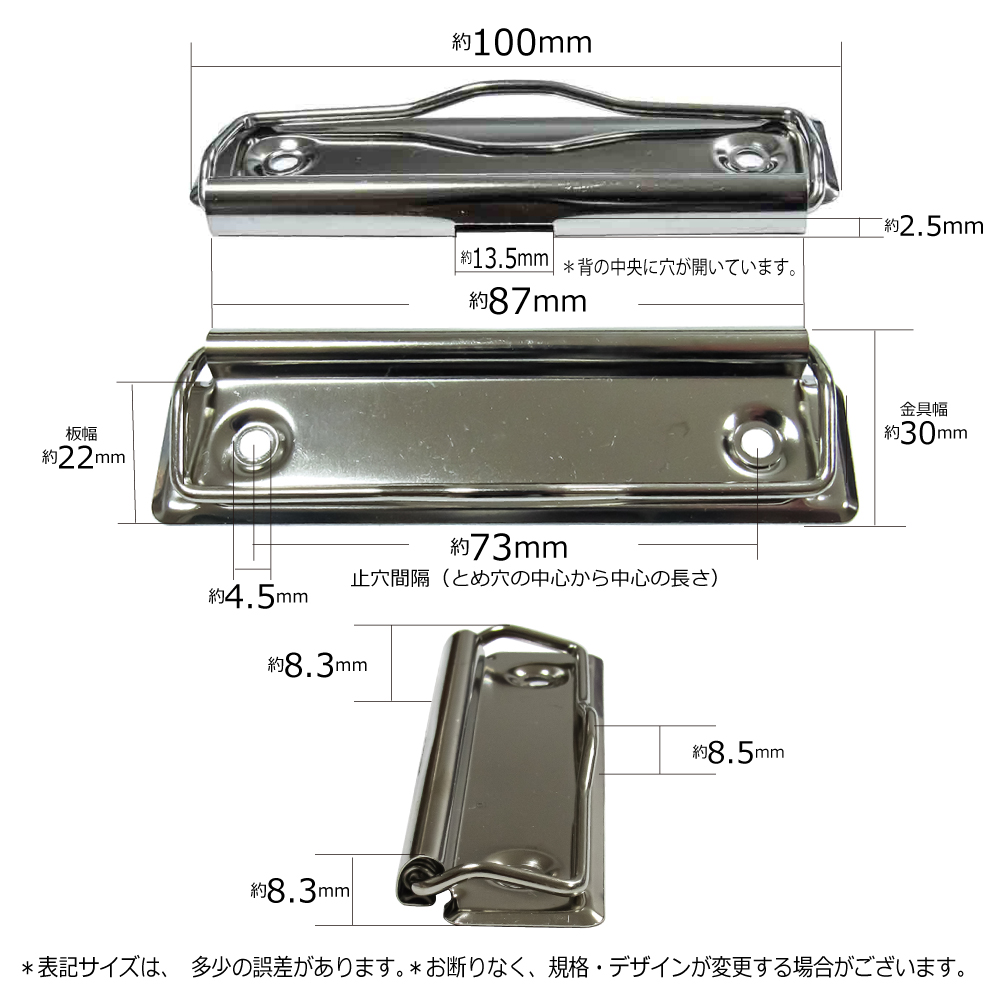

用箋挟・クリップファイル金具100mm寸法サイズ

名称 用箋挟クリップボードZ式100mm
金具の長さ 約100mm
金具の幅 約31.5mm
レバー長さ 約84mm
穴間隔 約68.5mm
材質 鉄/ニッケル鍍金
個数 1コ入
価格 ¥200
¥180

数量

A4ないしB5寸の伝票挟みクリップボードを作成したい時におすすめの金具です。表面にはニッケル鍍金を加工。
前面のレバーは裏面のバネの力で開閉し、複数枚のコピー用紙・上質紙などの紙を複数束ねて挟みこみます。 背面のバネはご用意いただくボードに直接固定してしまいますので、故障といったことも少なく長くお使いいただけます。

またこういったクリップボードに壁掛けフック用の穴が必要な場合はファイルクリップ金具iClip100mmの方をご検討ください。

実際の制作には、台になるボードに4mm径の穴を開け、金具とボードを留め金具で固定させます。 当店では、用途や材料に合わせて留め金具が異なる為取付け金具は別売りになりますので、ご注意下さい。

クリップボード・用箋挟の作り方

用箋挟クリップボードZ式100mmは本体に、内径約4mmの穴が2つあいており、クリップボードへの取り付けにはその穴に止め金具を使って固定します。 ボードをまだご用意されていない方はクリップボード用A4木製ボードを別途お取扱しておりますので、ご検討ください。

オリジナルの伝票クリップボード作成に必要な材料

  • 台紙となるボード(厚紙、プラスティック板、合板など)
  • 用箋挟クリップボードZ式100mm(この金具です)
  • 止めるための金具。片ネジ式ビスビスもしくは大カシメ等の足の短いもの。

留め金具は以下を参考にお選びください。

留め金具の選び方
ボードの厚み 2mm以下 3mm以下 4mm以下 5mm以下
一度取り付けたらボードから絶対はずれない様にする場合 裏面に穴が開いてもいいので、できるだけ裏面を平にしたい 大カシメ片面短足 大カシメ片面並足
裏面に少しプックリした丸みのある釦が出ても良い 大カシメ両面短足 大カシメ両面並足
何度も取り外し使えるようにする 裏面に平らなボタンができる - (4mmちょうどなら)
片ネジ式ビス4×4
(5mmちょうどなら)
片ネジ式ビス4×5

厚みが6mm超える場合は、カシメの場合は並足と長足の両方をご検討ください。

※片ネジ式ネジビスは工具不要ですが、カシメは工具が必要です。
お持ちでない方は工具と金具がセットになった大カシメ入門セット等をどうぞ。
