カシメ・ハトメ専門店パーツラボ

幅135mmクリップボード・回覧板・書類ボード金具

用箋挟Z式クリップ135mm

用箋挟Z式クリップ135mmは当店取扱の用箋挟のうち一番幅のある13.5cm寸タイプ。A4やB4、A3といった大きめの書類を書類に、穴をあけず一時的にクリップ留めするクリップボードが作れます。 別売りの金具で硬めの板ボードに取り付けて、この金具をつかってオリジナルの用箋挟回覧板をどうぞ! (こういった用途の製品は、文具店などではクリップボードと呼ばれることが多いですが、昔は用箋挟とも呼ばれていました)

この「用箋挟Z式クリップ135mm」も、他のクリップボード用金具と同じく、前面のレバーをバネに連動させて開閉します。直感的に使えるシンプルな構造で、バネがクルッと背面まで回っていますので「Z式」と呼ばれます。 もう少し幅の狭い用箋挟をお探しの方は用箋挟Z式クリップ120mmをどうぞ合わせてご覧ください。

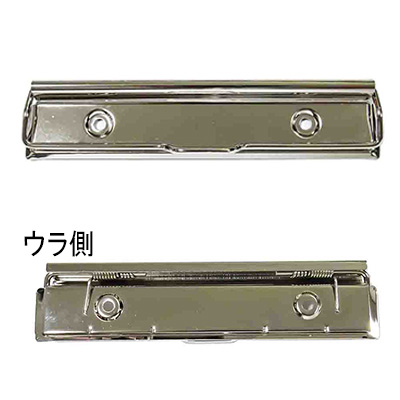

用箋挟Z式クリップ135mm

用箋挟・クリップファイル金具135mm 用箋挟・クリップファイル金具135mm

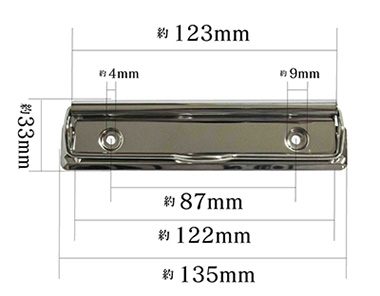

用箋挟・クリップファイル金具135mm寸法サイズ

名称 用箋挟Z式クリップ135mm
金具の長さ 約138mm
金具の幅 約30mm
穴間隔 約80mm
材質 鉄/ニッケル鍍金

※2023年10月商品がリニューアルしました。

当店で一番幅が大きいサイズの伝票挟みクリップボード金具です。 本体の材質は鉄、表面にニッケル鍍金をかけています。ニッケル鍍金は耐食性に優れているのが特徴。光沢が美しいだけでなく、硬いのでキズの付きにくい嬉しい鍍金です。 背面のバネは取り付けるボード(別途必要)に直接固定してしまいますので、余程のことが無い限り金具自体の故障は少なく、長くお使いいただける製品です。

またクリップボードに壁掛けフック用の穴が必要な場合はファイルクリップ金具iClip135mmの方をご検討ください。

実際のクリップボード作り方としては、台になるボードに4mm径の穴を開け、金具とボードを留め金具で固定させます。 ボードをまだご用意されていない方はクリップボード用A4木製ボードを別途お取扱しておりますので、ご検討ください。 当店では、用途や材料に合わせて留め金具が異なる為取付け金具は別売りになりますので、ご注意下さい。

※従来品よりややスリムです。
※裏バネカバーが従来品より浅めです。

用箋挟一覧に戻る

クリップボード・用箋挟の作り方

内径約4mmの穴が2つ、用箋挟Z式クリップ135mmは本体にあいており、ボード(台紙)への取り付けにはその穴に止め金具を使って固定します。

オリジナルの伝票クリップボード作成に必要な材料

  • 台紙となるボード(厚紙、プラスティック板、合板など)
  • 用箋挟Z式クリップ135mm(この金具です)
  • 止めるための金具。片ネジ式ビスビスもしくは大カシメ等の足の短いもの。

留め金具は以下を参考にお選びください。

留め金具の選び方
ボードの厚み 2mm以下 3mm以下 4mm以下 5mm以下
一度取り付けたらボードから絶対はずれない様にする場合 裏面に穴が開いてもいいので、できるだけ裏面を平にしたい 大カシメ片面短足 大カシメ片面並足
裏面に少しプックリした丸みのある釦が出ても良い 大カシメ両面短足 大カシメ両面並足
何度も取り外し使えるようにする 裏面に平らなボタンができる - (4mmちょうどなら)
片ネジ式ビス4×4
(5mmちょうどなら)
片ネジ式ビス4×5

厚みが6mm超える場合は、カシメの場合は並足と長足の両方をご検討ください。

※片ネジ式ネジビスは工具不要ですが、カシメは工具が必要です。
お持ちでない方は工具と金具がセットになった大カシメ入門セット等をどうぞ。

※ボード(台紙)が厚紙の場合は角が摩耗してきます。気になる方は別途隅金N1399等をご検討ください。
